GZ系列電磁振動給料機的工藝配置
1、安裝傾角：
本系列電振給料機用做給料時推薦下傾100安裝使用，對于粘性物料及含水量較大的物料也可將下傾角度增加到150。如給料機用于配料、定量給料或自動稱量時，為保證給料量的均勻穩定，防止物料自流，給料機應水平安裝使用。

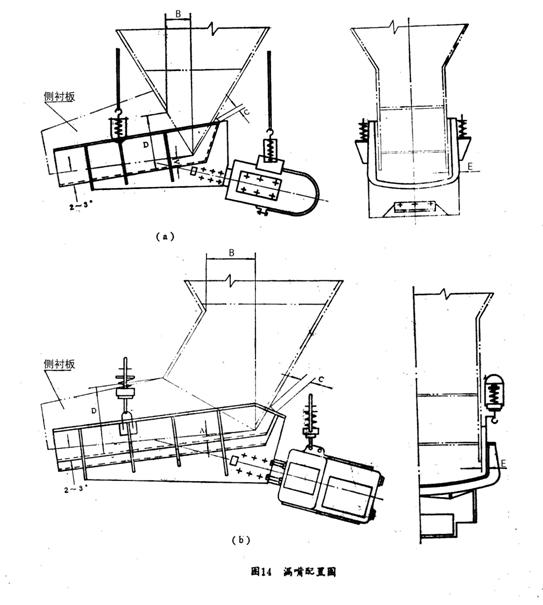

2、漏嘴的配置：
本系列電振機機設計時不考慮倉壓影響，為保證給料機正常運轉，必須盡量減少倉壓對給料機的影響。因此在設計漏嘴時應用漏嘴的后側板承擔料柱的垂直壓力，漏嘴型式及配置尺寸可參考圖14及表8。
.jpg)

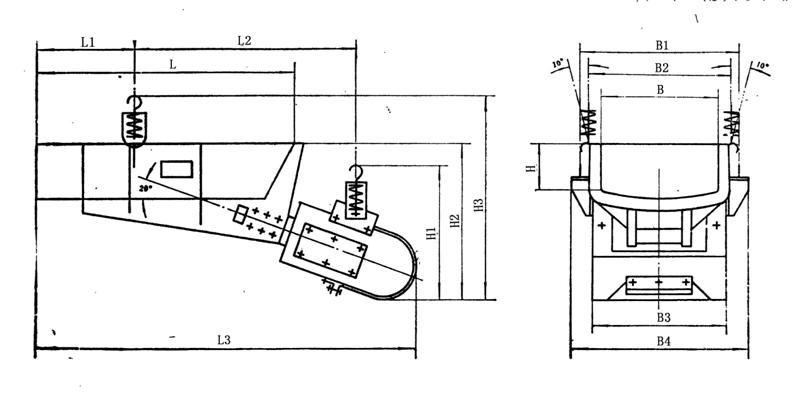

基本型外形尺寸 （毫米）
|
型 號
|
B
|
B1
|
B2
|
B3
|
B4
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
H2
|
H3
|
|
GZ1
|
200
|
280
|
340
|
296
|
376
|
600
|
209
|
550
|
910
|
100
|
350
|
360
|
485
|
|
GZ2
|
300
|
388
|
456
|
400
|
506
|
800
|
310
|
660
|
1175
|
120
|
430
|
450
|
600
|
|
GZ3
|
400
|
496
|
518
|
452
|
574
|
900
|
311
|
790
|
1325
|
150
|
480
|
520
|
675
|
|
GZ4
|
500
|
620
|
682
|
581
|
762
|
1100
|
413
|
965
|
1615
|
200
|
550
|
645
|
814
|
|
GZ5
|
700
|
850
|
761
|
650
|
840
|
1200
|
465
|
1050
|
1815
|
250
|
647
|
765
|
980
|
圖8（a）
基本型外形尺寸 （毫米）
|
型 號
|
B
|
B1
|
B2
|
B3
|
B4
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
H2
|
H3
|
|
GZ10
|
1800
|
2014
|
2304
|
1000
|
～2500
|
2500
|
750
|
2120
|
～3630
|
375
|
～1500
|
～1450
|
～2235
|
|
GZ11
|
2234
|
2234
|
2425
|
1010
|
～2640
|
2800
|
900
|
2370
|
～4060
|
375
|
～1580
|
～1545
|
～2310
|
圖8（c）
基本型外形尺寸 （毫米）
|
型 號
|
B
|
B1
|
B2
|
B3
|
B4
|
L
|
L1
|
L2
|
L3
|
L4
|
H
|
H1
|
H2
|
H3
|
H4
|
R
|
|
GZ6
|
900
|
1057
|
720
|
860
|
1092
|
1600
|
500
|
1470
|
2410
|
1409
|
250
|
1090
|
1030
|
1530
|
460
|
1800
|
|
GZ7
|
1100
|
1257
|
840
|
1030
|
1332
|
1800
|
650
|
1465
|
2800
|
1585
|
250
|
1300
|
1130
|
1740
|
500
|
2200
|
|
GZ8
|
1300
|
1476
|
1000
|
1166
|
1556
|
2200
|
750
|
1800
|
3302
|
1938
|
300
|
1460
|
1343
|
1995
|
607
|
2600
|
|
GZ9
|
1500
|
1676
|
1010
|
1228
|
1776
|
2400
|
800
|
2000
|
3515
|
2100
|
300
|
1520
|
1440
|
2200
|
660
|
3500
|
圖8（b）
3、閘門
使用時料倉出口應設置閘門，以便于調節料槽中料層厚度及維修更換料槽時關閉料倉中的物料用。
表3 工藝配置數值表 （毫米）
|
符號
|
GZ1
|
GZ2
|
GZ3
|
GZ4
|
GZ5
|
GZ6
|
GZ7
|
GZ8
|
GZ9
|
GZ10
|
GZ11
|
|
A
|
20
|
20
|
20
|
20
|
20
|
30
|
30
|
30
|
30
|
30
|
30
|
|
B
|
＜50
|
＜65
|
＜90
|
＜110
|
＜150
|
＜200
|
＜250
|
＞300
|
＜350
|
＜400
|
＜450
|
|
C
|
20
|
20
|
20
|
40
|
40
|
50
|
50
|
60
|
60
|
70
|
70
|
|
D
|
150
|
150
|
250
|
250
|
350
|
500
|
600
|
700
|
800
|
1000
|
1000
|
|
|
10
|
10
|
15
|
15
|
15
|
20
|
20
|
25
|
25
|
30
|
30
|
